Dallo schizzo di sopralluogo al DXF: un metodo in cinque passaggi
Come trasformare lo schizzo quotato del sopralluogo in un DXF a layer affidabile: catene di misure, diagonali, scala, verifica e conferma prima del CAD.
Rilievo e progetto: dal sopralluogo al DXF verificato
Porti in ilai il materiale che hai: un PDF vettoriale, un DXF o DWG, la scansione del rilievo fatto a mano, il rilievo dell’app. Ne ricavi una pianta di cui ogni elemento ha una provenienza, che resta una bozza finché non la confermi. Da lì nascono varianti, comparativa ed elaborati.
Cosa fa
Acquisizione
- Disponibile
PDF vettoriale e DXF
Locali e aperture estratti dal disegno, con i fatti da rivedere uno per uno.
- In validazione
DWG in ingresso
Convertito in DXF al caricamento, poi trattato come un DXF.
- In validazione

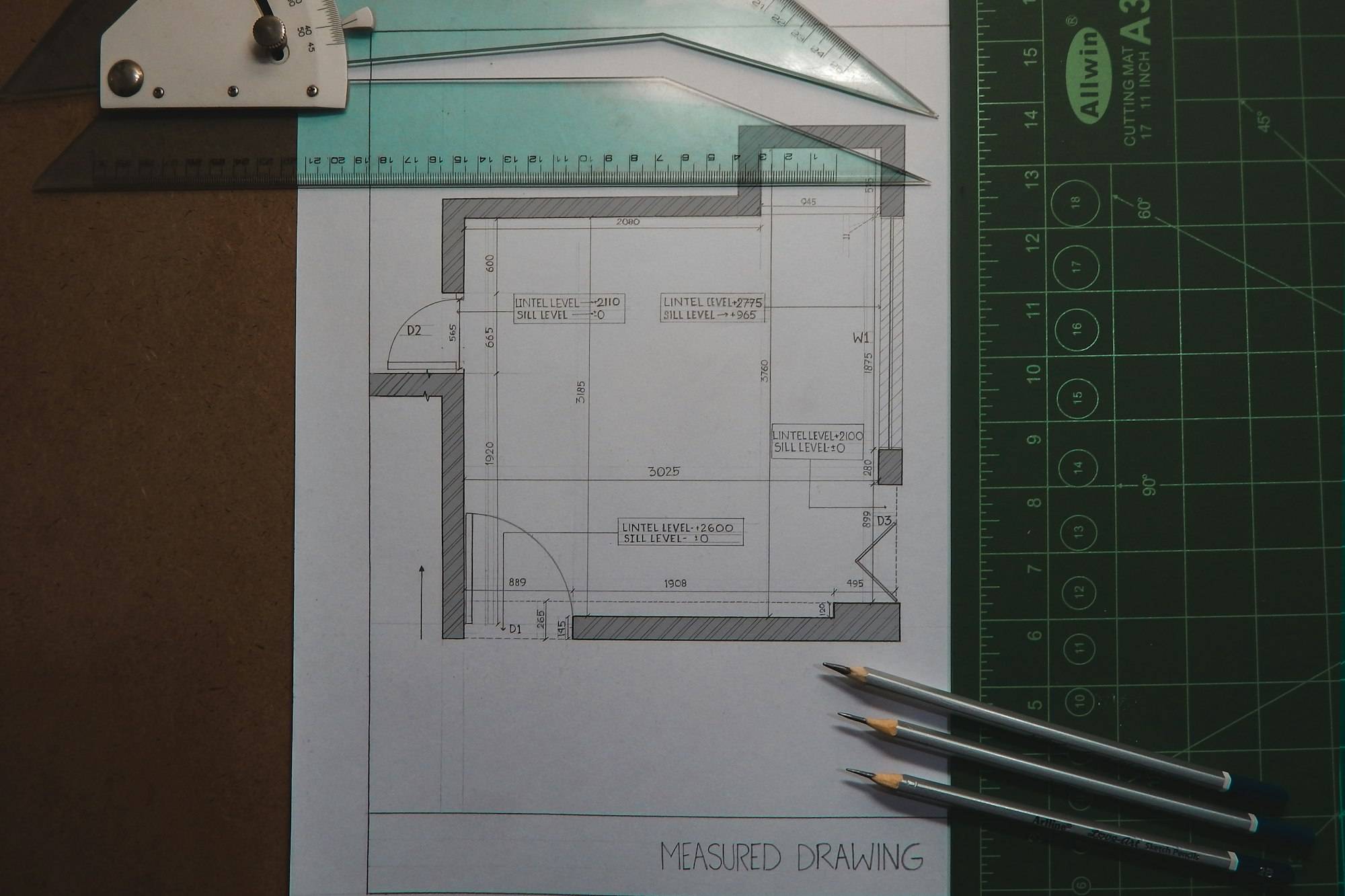

Rilievo assistito da scansione
Ricalchi la geometria sulla scansione del rilievo a mano; ilai individua le quote da leggere, l’AI le legge e le diagonali controllano che tutto chiuda.
- In validazione
App ilai Rilievo
Rilievo della stanza con il telefono: Android con ARCore oggi, iPhone e iPad con LiDAR in preparazione.
Revisione e progetto
- Disponibile
Segnalazioni sulla sorgente
Ogni dubbio dice quale vincolo non è rispettato; lo risolvi dove lo leggi.
- Disponibile
Revisioni immutabili
Una revisione confermata non cambia più: ogni modifica ne crea una nuova.
- Disponibile
Editor della pianta e varianti
Muri, aperture e vani modificati con operazioni tracciate, versione di lavoro condivisa.
- Disponibile
Comparativa giallo/rosso
Demolizioni e costruzioni derivate dal confronto fra stato di fatto e variante.
- Disponibile
Sezioni
Sezioni in scala 1:100 da una traccia sulla pianta. Prospetti e coperture non ancora.
- In validazione
Impianti
Schemi elettrico, idrico e termico con relazione in PDF o DOCX.
- In validazione
Conversazione sul progetto
Chiedi modifiche alla pianta a parole; ogni proposta resta da confermare.
Definitivo ed esecutivo
- In validazione
Fascicolo del definitivo
Elaborati coordinati e relazione tecnica, pubblicati come pacchetto.
- In validazione
Elaborati esecutivi
Tavole, misure e documenti dell’esecutivo sul profilo di intervento.
- In validazione
Sicurezza e manutenzione
PSC, fascicolo dell’opera e piano di manutenzione, emessi con la dichiarazione del professionista.
Esportazione
- Disponibile
DXF a layer e PDF quotato
Esistente, demolizioni, costruzioni, aperture, quote e vani su layer separati.
- In validazione
Verifica in AutoCAD e BricsCAD
Stiamo correggendo la scala delle quote segnalata nelle prove in AutoCAD.
- In validazione
DWG e IFC
Export di una revisione confermata; l’apertura nei programmi è in verifica.
Cosa sapere prima
- L’AI non deduce più l’intera pianta da un’immagine: la geometria la disegni tu, l’AI legge i numeri.
- Prospetti, coperture e modello 3D non sono ancora gestiti.

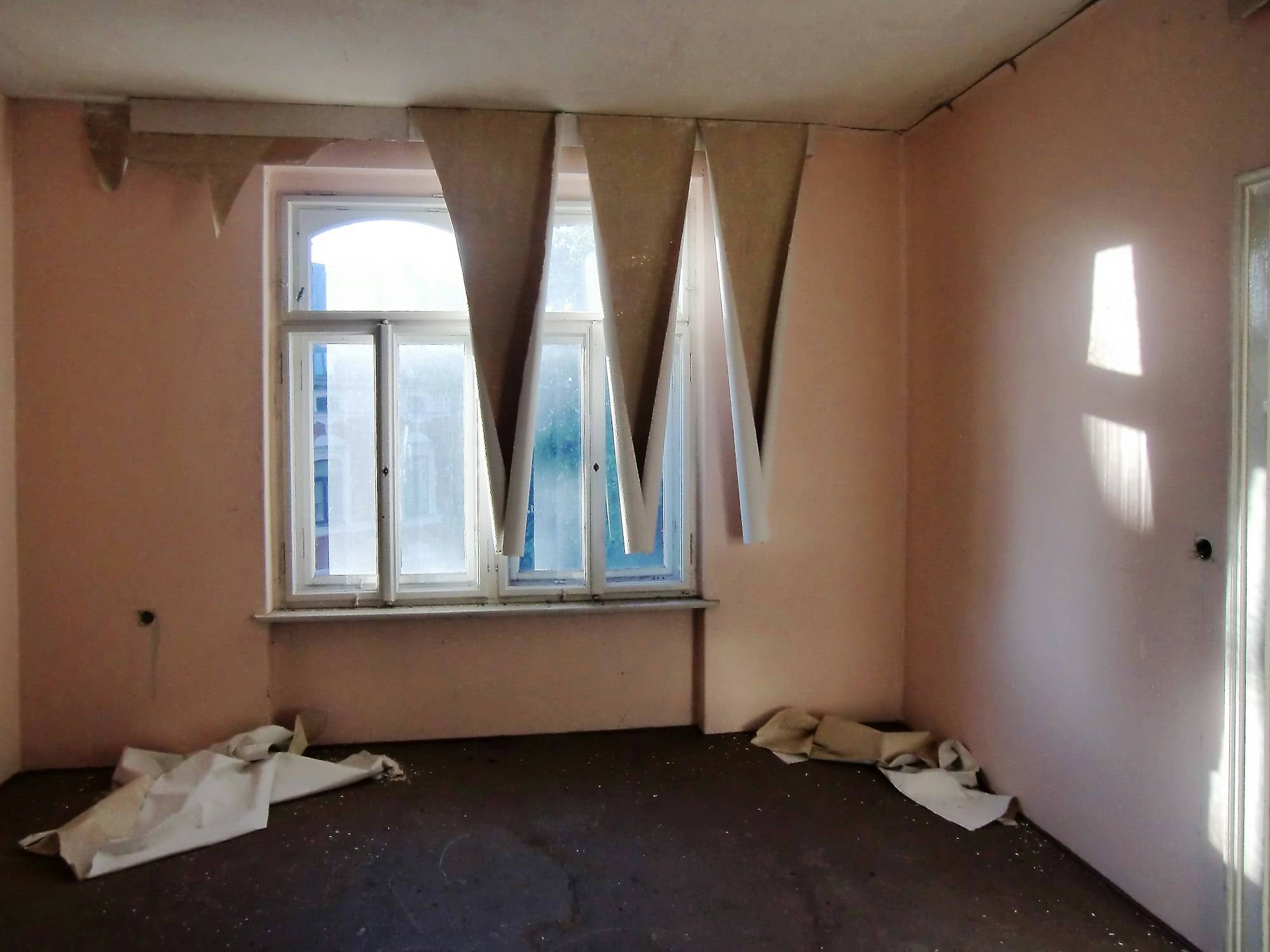

- Il modulo è pensato per le ristrutturazioni residenziali interne.
Come leggere gli stati
- Disponibile
- Si usa nel programma pilota, con interfaccia completa.
- In validazione
- Funziona, ma la stiamo provando su casi reali o nei programmi di destinazione prima di garantirla.
- In arrivo
- Non ancora attiva.
Domande su rilievo e progetto
Posso caricare la foto di uno schizzo e ottenere la pianta?
Non in automatico. Carichi la scansione o la foto del rilievo, ricalchi la geometria nell’editor e ilai ti propone la lettura delle quote scritte a mano. Le misurazioni con modelli diversi ci hanno mostrato che far indovinare la pianta intera a un’AI produce rilievi non risolvibili.
Il DXF si apre in AutoCAD?
Il DXF si apre, ma nelle prove in AutoCAD le quote risultavano in scala sbagliata su disegni in centimetri. Lo stiamo correggendo e verificheremo l’apertura anche in BricsCAD prima di dichiarare la compatibilità.
